控制器

為了獲得優良的保護性能，產品采用了CPT-31型控制器，用戶可以就地進行對控制器的參數整定、進行分合閘操作，也可以通過手機短信的方式、控制器界面撥碼開關，或掌上機來進行。此外，還可以用簡單無線遙控器對斷路器進行分、合閘操作。

戶外高壓交流分界斷路器的控制和保護系統的組成如圖7，其中電力管理后臺機為用戶自備設備。即使沒有，也不影響分界斷路器的使用。

簡單無線遙控器的有效控制半徑為100米，且只能進行斷路器的分、合閘操作。它分為專用型和通用型兩種，專用型簡單無線遙控器與控制器是一對一的，其優點是不會在操作某一臺分界斷路器時，造成其它分界斷路器誤分、誤合。但如果分界斷路器數量多，將給遙控器的保管帶來困難。通用型簡單無線遙控器用1只就可以操作所有的分界斷路器，但如果多臺分界斷路器安裝得比較靠近，則操作時易造成其它分界斷路器誤分、誤合。

控制器主要的功能特點：

?

概述

10kV架空配電線路T接支線路或末端用戶內部發生故障時，因其進線開關保護動作時限與變電站出線開關保護時限配合無法合理整定時，將會造成變電站出線開關跳閘。如果故障性質是永久性的，變電站重合將不成功，則一個中壓用戶界內的局部事故將使整條10kV配電線路停電。

如若在T接處或用戶端（責任分界點），安裝一臺用戶分界開關（俗稱看門狗），經過判斷確認用戶界內發生故障（過流、短路、單相接地等故障），自動將故障隔離，則可以確保非故障區用戶正常用電。

ZW20A-12型戶外用戶分界真空斷路器是我公司自主研發的一種用戶分界開關。它主要由ZW20A-12型戶外柱上真空斷路器本體各CPT-31故障檢測控制器以及外置電壓互感器三大部分組成，三者通過航空插座及戶外密封控制電纜進行電氣連接。

具有故障檢測功能、保護控制功能和通訊功能，能可靠判斷、檢測界內與界外的毫安級零序電流及相間短路故障電流，實現自動切除單相接地故障和相間短路故障。

ZW20A-12型戶外柱上真空斷路器為額定電壓12kV，三相交流50Hz的戶外配電設備。它采用真空滅弧和SF6氣體作為絕緣介質，箱體采用了引進日本東芝公司VSP5的氣體密封、防爆、絕緣結構技術，進出線套管也進行了密封性能改進，整體密封性能優良，內部充入的SF6氣體不泄漏，不受外界環境影響；其彈簧操作機構進行了小型化設計使可靠性、穩定性得到優化，采用直動鏈條主傳動和多級脫扣系統，動作可靠性和穩定性比國內傳統的彈簧操作機構進一步提到：主回路的軸與套之間的接觸采用了內收處張式表鏈結構，主回路的接觸電阻小、溫升低。

由性能優良的斷路器本體和智能化的控制器組成的ZW20A-12型戶外柱上用戶高壓真空分界斷路器是一種免維護產品，是戶外高壓真空分界斷路器中的精品。

本產品主要符合以下國家標準：

開關部分：

GB1984-2003高壓交流斷路器

GB/T11022-1999高壓開關設備和控制設備標準的共用技術要求

控制終端部分：

GB/T726-2000繼電器及裝置基本試驗方法

GB/T17626-4-1998電磁兼容試驗和測量技術電快速瞬變脈沖群抗擾度試驗

使用環境條件

周圍空氣溫度：-40℃~+40℃，日溫差：日溫變化不大于25℃；風速：不大于35m/s；無易燃、爆炸危險、強烈化學腐蝕物（如種種酸、堿或濃煙等）和劇烈震動的場所。

海拔：>1000m，高海拔地區請與生產廠家協商；覆冰厚度：10mm；空氣污穢程度：IV級；地震烈度：>8度

電網中性點接地方式；中性點不接地、中性點經消弧線圈接地、中性點經低電陰接地。

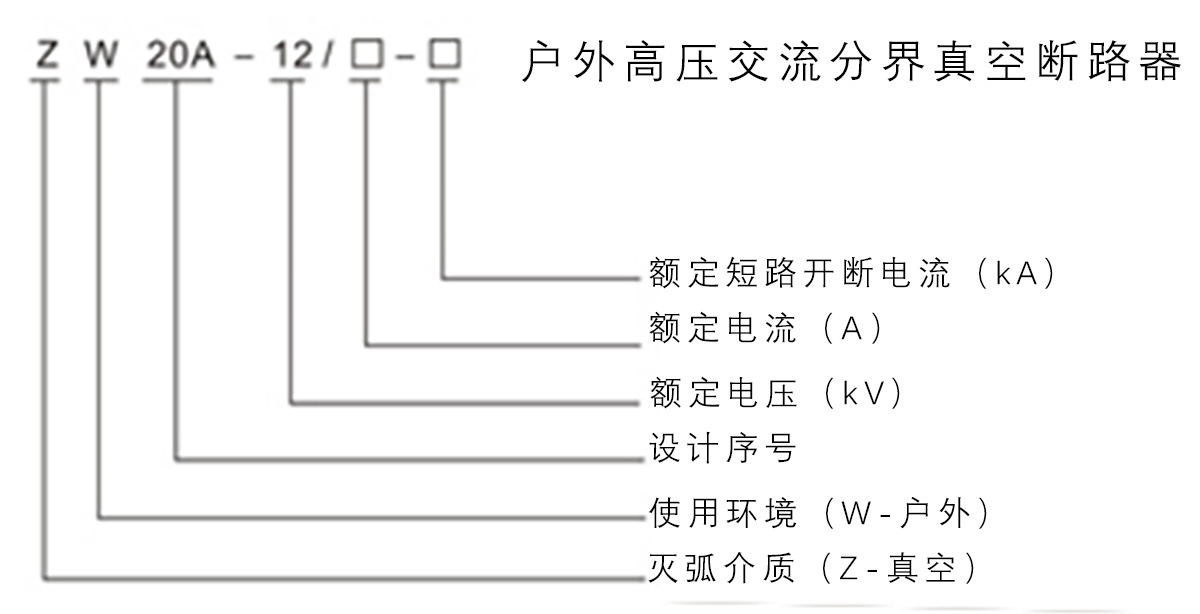

型號命名及其含義

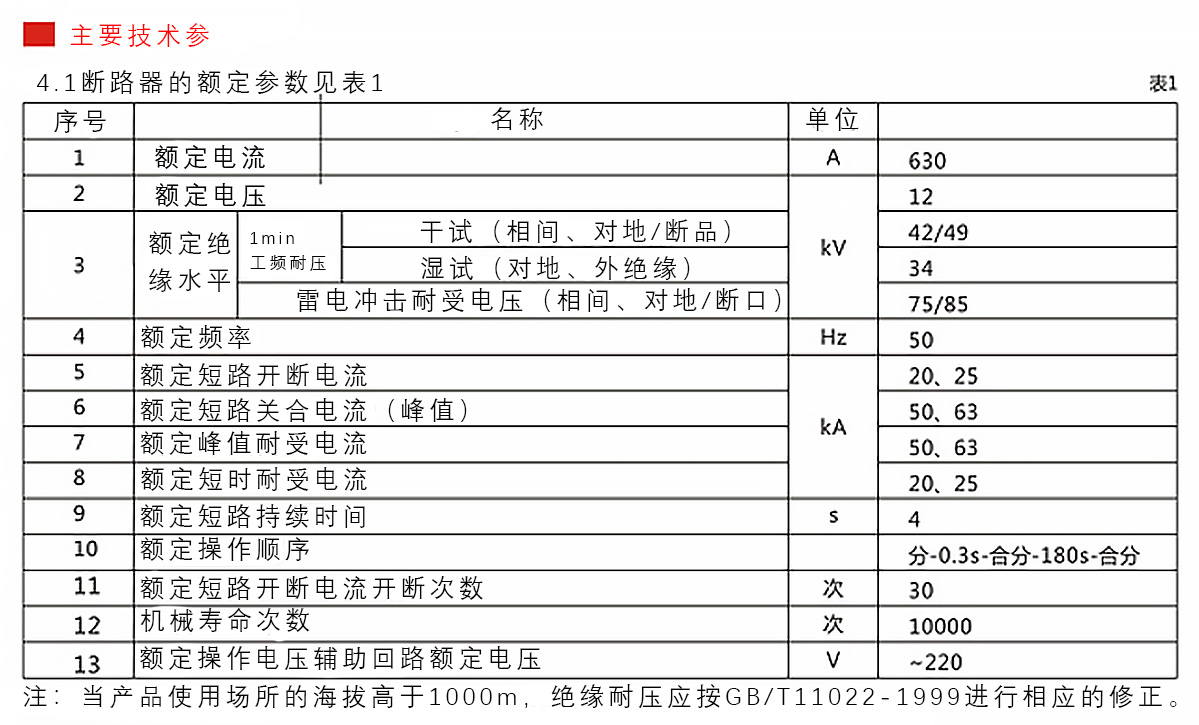

4.2電流互感器

在斷路器的本體內A、C相各配置1只電流互感器，變比50~600、1，用于相間保護。

4.3零序電流互感器

在斷路器本體內配置零序電流互感器1只，變比20/1.在零序電流0.2~6A區段，有著良好的線性關系，額定負載下（0.1VA）的變化誤差小于3%。當零序電流為400A時，二次輸出電流不小于6A.

4.4操作電源

4.4.1斷路器工作時需要操作電源。操作電源可以外引交流或直流220V電源，但一般是在10kV線路上外置操作電源變壓器或電壓互感器，以獲得交流220V操作電源。

4.4.2外置操作電源變壓器或電壓互感器型號由用戶選配，建議選用戶外型帶熔斷的產品，以方便安裝。如外置操作電源變壓器或電壓互感器不帶熔斷器，用戶還得另行加裝戶外式熔斷器，以保護外置式操作電源變壓器或電壓互感器。

4.4.3操作電源的二次側熔斷器配置，詳見發貨隨機文件。
